Ремонт стартера 4216.3708-02 автомобиль ваз 2107 1. Торцовым ключом на 13 мм отворачиваем гайку и снимаем с контактного болта вывод обмотки статора. 2. Шлицевой отверткой отворачиваем три винта крепления втягивающего реле стартера. 3. Снимаем втягивающее реле стартера со штоком и пружиной. 4. Шлицевой отверткой отворачиваем два винта крепления кожуха вала якоря стартера. 5. Снимаем кожух …
Сборка стартера 4216.3708-02 автомобиль ваз 2107 1. Промываем детали стартера уайт-спиритом или керосином, продуваем сжатым воздухом. Проверяем состояние деталей стартера. Крышки и корпус стартера должны быть без трещин. Зубья шестерни стартера не должны иметь значительного износа. Шестерня стартера должна легко проворачиваться относительно ступицы только в одну сторону — в направлении вращения якоря. На поверхностях шлицов …
1. Торцовым ключом на 10 мм отворачиваем гайку крепления наконечника провода к выводу (контактному болту) втягивающего реле стартера. 2. Снимаем наконечник провода с контактного болта втягивающего реле. 3. Торцовым ключом на 8 мм отворачиваем два болта крепления втягивающего реле. 4. Снимаем втягивающее реле со стартера (при этом необходимо отсоединить серьгу сердечника втягивающего реле от верхнего …
Установить щеточный узел на коллектор якоря стартера можно с помощью специальной оправки или инструментальной головки подходящего размера и формы. В случаи их отсутствия установить щетки стартера можно без этих приспособлений. Для этого: 1. Двумя винтами крепим щеточный узел к задней крышке стартера. 2. Смазываем конец вала якоря двумя каплями моторного масла. 3. Вставляем четыре щетки …
На автомобиле ваз 2107 установлен генератор переменного тока модели 372.3701. Генератор представляет собой трехфазную синхронную электрическую машину с электромагнитным возбуждением. Генератор установлен на двигателе с правой стороны и приводится во вращение клиновым ремнем от шкива коленчатого вала. Через отверстия в проушинах крышек генератор крепится болтом к кронштейну двигателя, а шпилькой — к натяжной планке. На …
Для выполнения работы по проверке натежения ремня генератора потребуется линейка. Последовательность выполнения работ по замене и натяжению ремня генератора на автомобиле ваз 2107 Натяжение ремня генератора характеризуется величиной прогиба на участке между шкивами насоса охлаждающей жидкости и коленчатого вала или шкивами насоса и генератора при приложении усилия 10 кгс в середине участка. В первом …
Снятие генератора с автомобиля ваз 2107 1. Устанавливаем автомобиль ваз 2107 на смотровую яму или эстакаду (см. «Подготовка автомобиля ваз 2107 к техническому обслуживанию и ремонту»). 2. Для удобства доступа к верхней гайке крепления генератора снимаем аккумуляторную батарею (см. «Аккумуляторная батарея автомобиля ваз 2107 — снятие и установка»). 3. Торцовым ключом на 17 мм с …
Проверка генератора 372.3701 автомобиль ваз 2107 Для выполнения работы по проверке генератора потребуется мультиметр. 1. Снимаем генератор с автомобиля ваз 2107 (см. «Генератор автомобиля ваз 2107 — снятие, установка»). 2. Ветошью очищаем наружную поверхность генератора от грязи. 3. Подсоединив положительный щуп омметра к выводу «30», а отрицательный щуп к корпусу генератора, проверяем на «пробой» …
Ремонт автомобильного генератора 372.3701 Для выполнения работы по ремонту генератора 372.3701 потребуются: двух или трехзахватный съемник, оправка для выпрессовывания переднего подшипника генератора, оправка для запрессовывания заднего подшипника генератора. 1. Удерживая отверткой ротор генератора от вращения, торцовым ключом на 19 мм отворачиваем гайку крепления шкива и крыльчатки вентилятора генератора. 2. Снимаем с вала генератора детали шкива, …
Разборка автомобильного генератора 9412.3701 1. Снимаем генератор с автомобиля ваз 2107 (см. «Генератор автомобиля ваз 2107 — снятие, установка»). 2. Отжав три пружинных фиксатора, снимаем защитный кожух выпрямительного блока генератора. 3. Крестовой отверткой отворачиваем два винта крепления регулятора напряжения. 4. Отсоединяем от вывода регулятора напряжения колодку провода и снимаем с генератора регулятор напряжения. 5. Накидным …
Проверка автомобильного генератора 9412.3701 1. Проверяем обмотки статора генератора 9412.3701: а) прикладывая щупы омметра к контактным кольцам ротора, проверяем обмотку возбуждения на отсутствие обрыва. Сопротивление исправной обмотки возбуждения должно быть 5-10Ом; б) подсоединяя щупы омметра к любому контактному кольцу и к ротору генератора, проверяем обмотку возбуждения на отсутствие замыкания на «массу». При исправной обмотке …
Сборка автомобильного генератора 9412.3701 Предупреждение! Перед запрессовкой переднего подшипника генератора необходимо проверить посадочное гнездо подшипника и при необходимости ножом или шабером восстановить фаску там, где кромки отверстия остались замятыми. При запрессовке переднего подшипника в крышку генератора усилие необходимо передавать только на наружное кольцо подшипника. 1. Подобрав подходящие оправки из набора чашечного съемника (см. «Инструменты, приспособления …

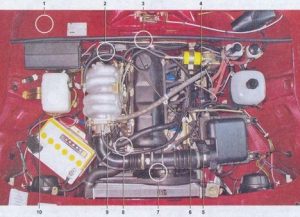

схема системы управления двигателем автомобиля ваз 2107 1 — колодка диагностики двигателя; 2 — тахометр; 3 — контрольная лампа неисправности системы управления двигателем ваз 2107; 4 — датчик положения дроссельной заслонки; 5 — корпус дроссельной заслонки; 6 — электровентилятор радиатора; 7 — реле электровентилятора; 8 — электронный блок управления; 9 — катушка (модуль) зажигания; 10 …
ВНИМАНИЕ Не касайтесь выводов ЭБУ руками — система управления двигателем — микропроцессорная, электронные компоненты ЭБУ могут быть повреждены электростатическим разрядом. Приступая к ремонту автомобиля ваз 2107 (особенно если ремонт автомобиля ваз 2107 связаны с демонтажам элементов системы управления двигателем), снимите провод с отрицательного вывода аккумуляторной батареи. Предупреждение При отсоединении …
ВНИМАНИЕ Все работы на автомобиле ваз 2107, связанные с заменой предохранителей и реле, необходимо выполнять только после отсоединения провода от вывода аккумуляторной батареи. ВНИМАНИЕ Перед заменой на автомобиле ваз 2107 предохранителя необходимо определить и устранить причину перегорания предохранителя. Во избежание выхода из строя на автомобиле ваз 2107 элементов системы …
Для выполнения работы по проверке датчика положения коленвала автомобиля ваз 2107 потребуется мультиметр. Снятие с автомобиля ваз 2107 датчика положения коленвала 1. Подготавливаем автомобиль ваз 2107 к выполнению операций (см. «Подготовка автомобиля ваз 2107 к техническому обслуживанию и ремонту»). 2. Освободив фиксатор, отсоединяем колодку проводов от датчика положения коленвала. 3. Крестовой отверткой отворачиваем винт крепления …
Для выполнения работы по проверке датчика температуры охлаждающей жидкости ваз 2107 потребуются: мультиметр, термометр (с пределом измерения не менее 100 °С), небольшая термостойкая емкость объемом около 0,5 л для воды и около 0,2л воды, разогретой до температуры кипения. Последовательность выполнения работ по проверке датчика температуры охлаждающей жидкости ваз 2107 1. Подготавливаем автомобиль ваз 2107 к …
Для выполнения работы по проверке датчика положения дроссельной заслонки ваз 2107 потребуется мультиметр. Последовательность выполнения работ по проверке датчика положения дроссельной заслонки ваз 2107 1. Подготавливаем автомобиль ваз 2107 к выполнению операции (см. «Подготовка автомобиля ваз 2107 к техническому обслуживанию и ремонту»). 2. Освобождаем фиксатор колодки жгута проводов и отсоединяем колодку от датчика положения …
Последовательность выполнения работ по проверке датчика массового расхода воздуха (дмрв) ваз 2107 Для выполнения работы по проверке датчика массового расхода воздуха (дмрв) ваз 2107 потребуется мультиметр. 1. Подготавливаем автомобиль ваз 2107 к выполнению операций (см. «Подготовка автомобиля ваз 2107 к техническому обслуживанию и ремонту»). 2. Нажав на фиксаторы, отсоединяем от датчика массового расхода воздуха колодку …
Снятие датчика скорости с автомобиля ваз 2107 1. Устанавливаем автомобиль ваз 2107 на смотровую яму или эстакаду (см. «Подготовка автомобиля ваз 2107 к техническому обслуживанию и ремонту»), 2. С помощью шлицевой отвертки ослабляем затяжку гайки с рифленой поверхностью, отворачиваем ее и отсоединяем трос привода спидометра. 3. Предварительно ослабив пластмассовый хомут А, стягивающий жгуты проводов, нажимаем …
