Будем ремонтировать утюг. Утюг — устройство для разглаживания складок, оставшихся после сушки белья и их фиксации, а также для убиения бактерий. До повальной электризации, в утюг засыпали угли от которых нагревалась стальная подошва. Электрический утюг фирмы Rowenta сделан просто и качественно. Шнур покрыт негорючей изоляцией и снабжен пластиковыми гофрированными трубками для того, чтобы электрический провод не переламывался. Во всяком случае, шнур — первое место, которое нужно проверить если утюг не работает.
Утюг имеет функцию отпаривания. Для этого в сам утюг заливается вода, а в подошве сделаны отверстия для выхода пара.

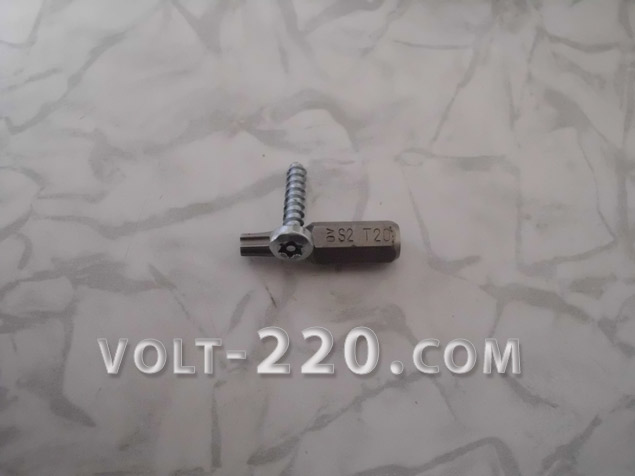

С торца расположена накладка, прикрывающая провода с разъемами. Накладка крепится на саморезы. Здесь зарыта первая собака — винты в форме звездочки со штифтом в центре. Такие винты — любимое крепление в западной Европе.
Для выкручивания конкретно этой звездочки использовалась отвертка Т20.

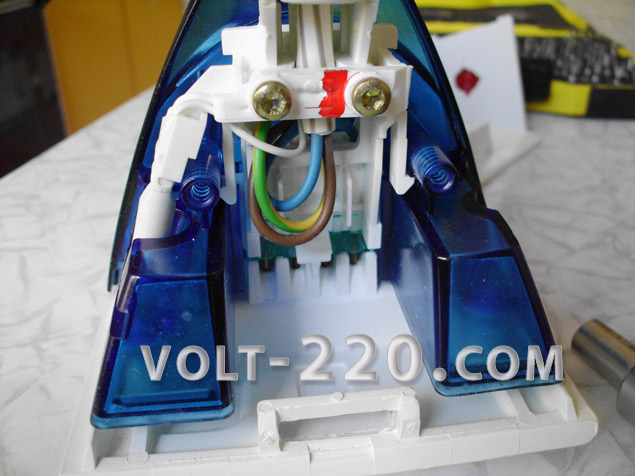

Под накладкой расположены внутренности и колодки коммутации. Провода для подключения утюга — цветные: желто-зеленый — заземление, коричневый и синий — фаза и ноль.

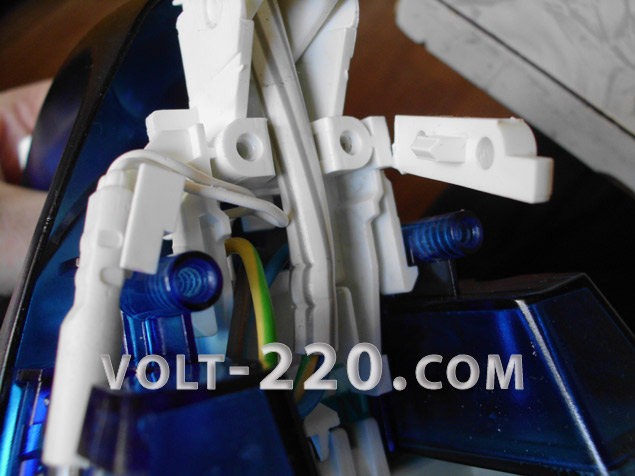

Пластиковая планка закрепляет провод в пластиковом ложе. Планка снабжена упором для более плотной фиксации.
У носика утюга расположена пластиковая накладка, прикрывающая винт крепления подошвы к корпусу. Накладка поддевается отверткой и отходит от корпуса, давая возможность открутить винт.

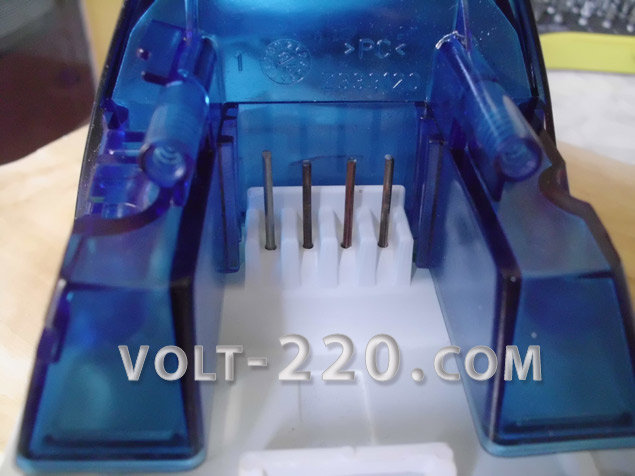

Колодка крепления проводов входа и выхода очень оригинальна. Колодка крепится на двух пластиковых усиках, которые защелкиваются в корпус. Усики отгибаются и вся колодка подается вверх. Здесь же по обе стороны корпуса расположены еще два самореза крепления корпуса.
Саморезы выкручиваются и корпус снимается. В корпусе расположена емкость для воды и она герметична, что очень радует. В некоторых моделях утюга корпус не герметичен, а подошва является нижней частью корпуса. В подошве расположен ТЭН и термодатчик.
Верхняя часть подошвы закреплена саморезами. Они откручиваются и верх снимается. В подошве устроено все просто. Здесь нет обычного термопредохранителя, которые с такой любовью ставят в дешевые модели любого нагревательного прибора. Контакта четыре — фаза, ноль, заземление и вывод на контрольную лампочку, которая сигнализирует о работе ТЭНа.

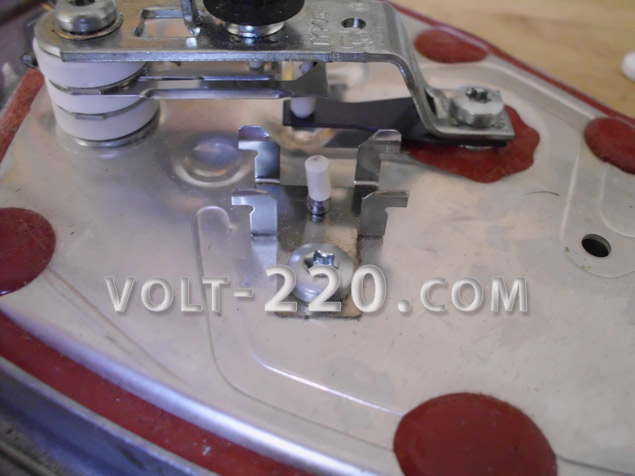

Термопредохранитель представляет собой две соприкасающиеся пластины, подпружиненные керамическим изолятором со стальным упором для него.
Утюг не работал из-за срабатывания термозащиты — со временем износились от температуры контакты. Усики поджал и все четко заработало. Всем удачного ремонта. |
