Инструменты:
- Гаечный ключ накидной изогнутый 18 мм
- Шестигранный ключ 6 мм
- Приспособление для сжатия пружины
- Башмаки
Детали и расходники:
- Амортизаторные стойки в сборе
- Прокладки пружин амортизаторной стойки
- Правая и левая пружины амортизаторной стойки
- Буфер хода сжатия амортизаторной стойки
- Опорный подшипник стойки
- Верхняя опора амортизаторной стойки
Примечание:
Приспособление для сжатия пружины.
Предупреждение:
Ремонт амортизатора телескопической стойки обычно не приводит к желаемому результату, поэтому при необходимости рекомендуем заменить амортизатор целиком.

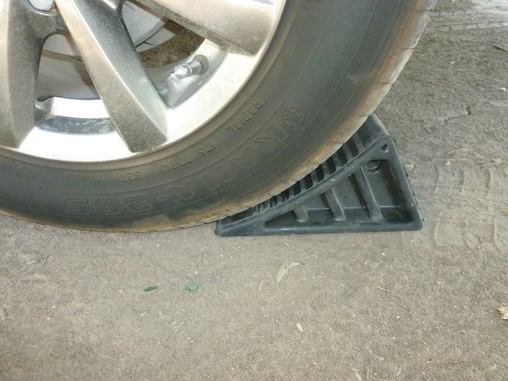

1. Затормозите автомобиль стояночным тормозом и установите противооткатные упоры («башмаки») под задние колеса.
2. Откройте капот и поставьте его на упор.
3. Снимите решетку короба воздухозаборника, как описано .
4. На стоящем на земле автомобиле, ослабьте затяжку гайки крепления верхней опоры стойки, удерживая ключом шток амортизаторной стойки от проворачивания.
5. Снимите амортизаторную стойку с автомобиля, как описано .
6. Установите приспособление для сжатия пружины.
7. Сожмите пружину.
8. Отверните гайку штока, удерживая шток от проворачивания вторым ключом.
9. Снимите верхнюю опору в сборе.
10. Разъедините опору с подшипником.
11. Снимите защитный чехол.
12. Снимите пружину.
Примечание:
Пружины заменяйте только парами (правую и левую одновременно).
13. Снимите нижнюю прокладку пружины.
Примечание:
При сборке амортизаторной стойки поврежденные прокладки пружин замените новыми.
14. Установите стойку вертикально и несколько раз до упора опустите и поднимите шток амортизатора. Убедитесь в том, что шток перемещается без провалов, заеданий и стуков. В противном случае замените стойку. Кроме того, стойка подлежит замене при повреждении ее резьбы в верхней части штока.
Предупреждение:
Амортизаторные стойки заменяйте только парами (правую и левую одновременно).
15. Замените буфер хода сжатия, если он поврежден.
16. Замените верхнюю опору в случае сильной деформации или местного выпучивания резинового массива.
17. Замените опорный подшипник, если он корродирован, имеет осевое перемещение в корпусе или его заедает при проворачивании.
18. Установите все детали в порядке, обратном снятию.
Примечания:
При установке пружины следите за тем, чтобы конец ее нижнего витка упирался в специальный выступ нижней чашки пружины.
После ремонта амортизаторной стойки передней подвески проверьте и при необходимости отрегулируйте углы установки колес. Воспользуйтесь для этого услугами мастерских, располагающих специальным оборудованием.
