Регулировка клапанов – это термин, который уже давно и прочно закрепился в обиходе: так принято называть процесс регулирования зазора (его еще принято называть тепловым), который находиться между кулачком распределительного вала и торцом стержня клапана, подробнее в статье . Главная функция данного зазора, необходимую его величину, кстати, определяют еще на заводе-изготовителе при производстве машины, — это обеспечение плотного закрытия клапана вне зависимости от температуры движка.
Содержание
Что же будет, если величина зазора измениться?
В данной ситуации вы услышите металлические постукивания в процессе работы двигателя, которые и будут говорить о необходимости регулировки клапанов.
При этом любое изменение зазора, его увеличение или уменьшение, становится причиной повреждения клапана, поэтому очень важно провести регулировку правильно.
Рассмотрим данный процесс на примере отечественного автомобиля — ВАЗ 2109.
Итак, регулировка клапанов ВАЗ 2109 производится с помощью шайб и должна осуществляться только на холодном двигателе.
Как отрегулировать клапана ВАЗ 2109.

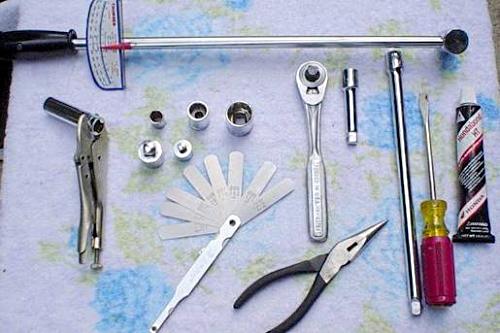

Инструмент для регулировки клапанов.
- Стандартный набор ключей.
- Набор шурупов.
- Набор регулировочных шайб и некоторые другие приспособления.
Порядок регулировки клапанов ВАЗ 2109.
- Для начала снимите крышку клапанов. Перед этим снимите воздушный фильтр и отсоедините патрубок, закрепленный к клапанной крышке.
- Выкрутите свечи зажигания – это поможет легко проворачивать коленный вал движка для замера зазора. Коленчатый вал проворачивается с помощью гаечного ключа по часовой стрелке. В обратную сторону коленвал проворачивать нельзя!
- Замерьте зазор выпускного клапана цилиндра 1 и цилиндра 3 (зазор впускного клапана должен составлять 0,2 мм, выпускного клапана – 0,35 мм). Если же зазоры имеют недопустимые значения, то необходимо при помощи шила поддеть установленную шайбу и вытащить ее.
- Рассчитайте необходимую величину регулировочной шайбы (от измеренной величины зазора отнимите рекомендованную величину зазора и к полученному результату прибавьте величину установленной шайбы).
- Далее начните поворачивать коленвал, и после каждого поворота на пол оборота измеряйте величину зазора впускного и выпускного клапанов в таком соответствии: 5-го и 2-го, 8-го и 6-го, 4-го и 7-го, пока не получите нужное расстояние.
Внимание!
Измерение зазоров и, в случае необходимости, регулировку клапанов ВАЗ 2109 следует осуществлять каждые 30 тысяч километров пробега автомобиля.
